Motorschutzschalter (manuell) Serie Meta-MEC
|
Schutzklasse: IP55 / Anschlusslemmen IP20 Vorschriften: IEC 947-2, IEC 947-4-1, VDE 0660 Umgebungstemp.: -20°C bis 60°C Prüfzeichen: CE, cUL, KEMA, CCC |
Eigenschaften: 0.1 …100A -690VAC. Verteilt über 3 Baugrößen. Für thermischen Schutz (Klasse 10) und magnetischen Schutz (13xIn) von KA Motoren. Mit Phasenasymmetrie und Phasenausfallschutz. Hohe Kurzschlußabschaltfähigkeit bis 100kA. Mit Testfunktion und Laufanzeige (type 100H). Einheitliches Zubehör montierbar ohne Werkzeuge. Aufbaugehäuse IP65 für Typ 32H. |
|
|
|
| Typ-Nr. | Preis o. Mwst. | Preis m. Mwst. | Einstellbereich Überlastauslöser (A) Min. - Max | Kurzschlußschaltleistung Max. Icu -400V |

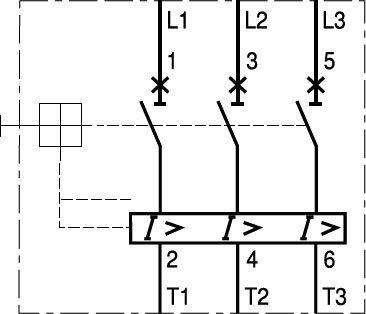

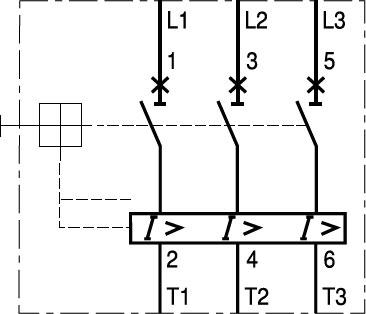

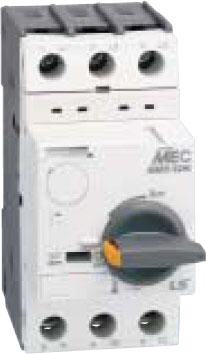

| MMS-32H 0.16A | 28,00 € | 33,32 € | 0,1..0,16A | 100 kA |
| MMS-32H 0.25A | 28,00 € | 33,32 € | 0,16..0,25A | 100 kA |
| MMS-32H 0.4A | 28,00 € | 33,32 € | 0,25..0,40A | 100 kA |
| MMS-32H 0.63A | 28,00 € | 33,32 € | 0,4..0,63A | 100 kA |
| MMS-32H 1.0A | 28,00 € | 33,32 € | 0,63..1,0A | 100 kA |
| MMS-32H 1.6A | 28,00 € | 33,32 € | 1..1,6A | 100 kA |
| MMS-32H 2.5A | 28,00 € | 33,32 € | 1,6..2,5A | 100 kA |
| MMS-32H 4.0A | 32,00 € | 38,08 € | 2,5..4,0A | 100 kA |
| MMS-32H 6.0A | 32,00 € | 38,08 € | 4..6,0A | 100 kA |
| MMS-32H 8.0A | 32,00 € | 38,08 € | 5..8,0A | 100 kA |
| MMS-32H 10A | 32,00 € | 38,08 € | 6..10A | 100 kA |
| MMS-32H 13A | 32,00 € | 38,08 € | 9..13A | 100 kA |
| MMS-32H 17A | 32,00 € | 38,08 € | 11..17A | 50 kA |
| MMS-32H 22A | 32,00 € | 38,08 € | 14..22A | 50 kA |
| MMS-32H 26A | 32,00 € | 38,08 € | 18..26A | 50 kA |
| MMS-32H 32A | 32,00 € | 38,08 € | 22..32A | 50 kA |

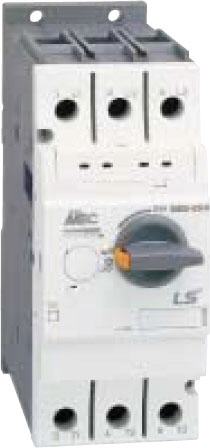

| MMS-63H 26A | 76,00 € | 90,44 € | 18..26A | 50 kA |
| MMS-63H 32A | 76,00 € | 90,44 € | 22..32A | 50 kA |
| MMS-63H 40A | 76,00 € | 90,44 € | 28..40A | 50 kA |
| MMS-63H 50A | 76,00 € | 90,44 € | 34..50A | 50 kA |
| MMS-63H 63A | 76,00 € | 90,44 € | 45..63A | 50 kA |

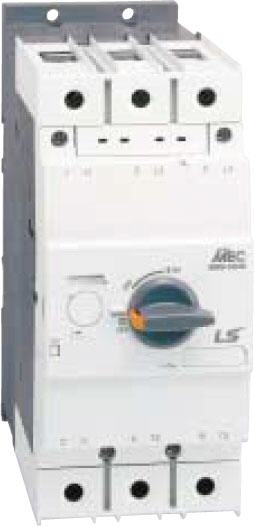

| MMS-100H 50A | 152,00 € | 180,88 € | 34..50A | 100 kA |
| MMS-100H 63A | 152,00 € | 180,88 € | 45..63A | 100 kA |
| MMS-100H 75A | 152,00 € | 180,88 € | 55..75A | 75 kA |
| MMS-100H 90A | 152,00 € | 180,88 € | 70..90A | 75 kA |
| MMS-100H 100A | 152,00 € | 180,88 € | 80..100A | 75 kA |

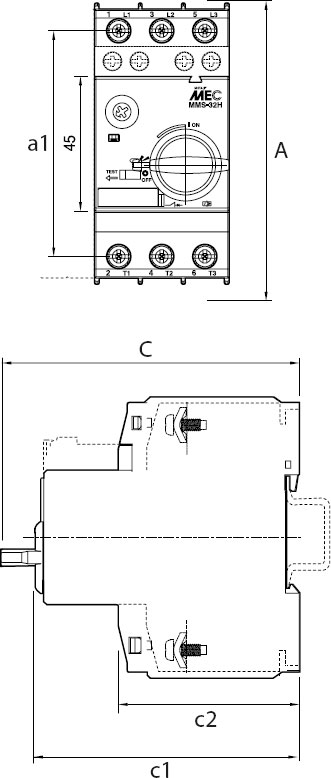

ABMESSUNGEN (mm)
| MS-32H | MMS-63H | MMS-100H | ||
| A | 94 | 140 | 165 | |
| a1 | 75,4 | 102,1 | 133 | |
| B | 45 | 55 | 70 | |
| C | 99,6 | 144,6 | 171 | |
| c1 | 85,3 | 130,3 | 156,7 | |
| c2 | 60,3 | 112,3 | 138 |

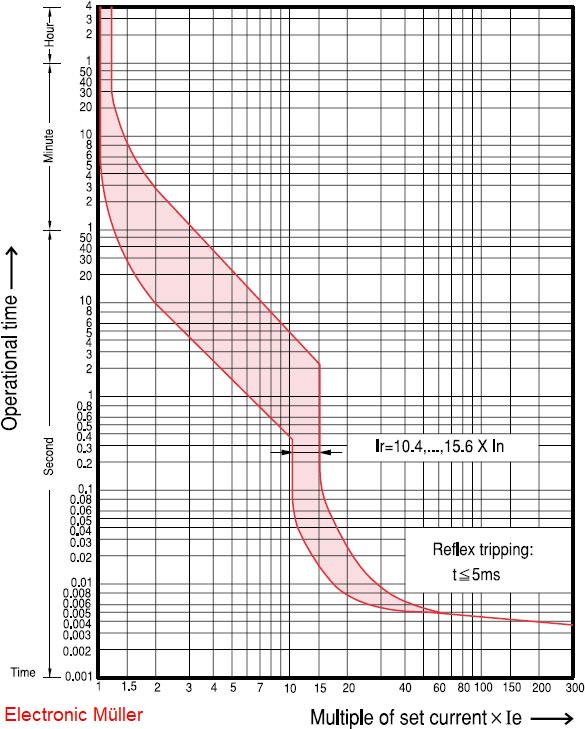

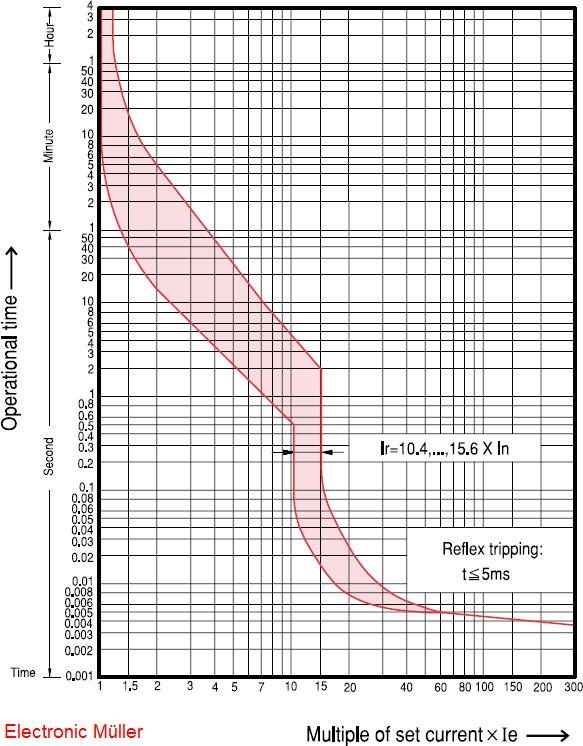

| Abschaltungsdiagramm MMS-32H | Abschaltungsdiagramm MMS-63 H/100H | ||
|
|
|
|

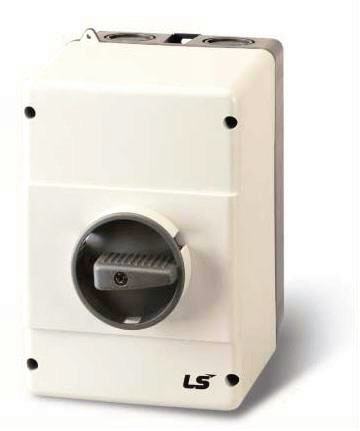

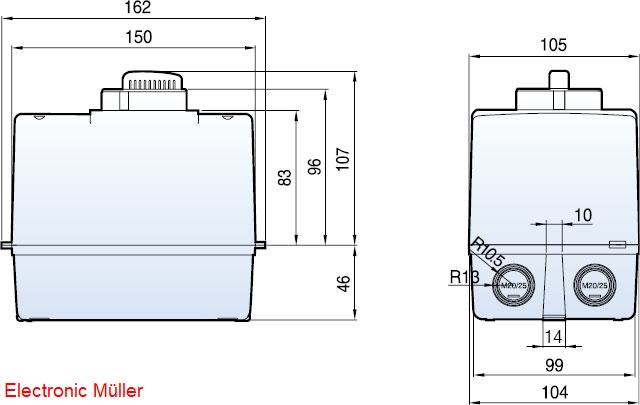

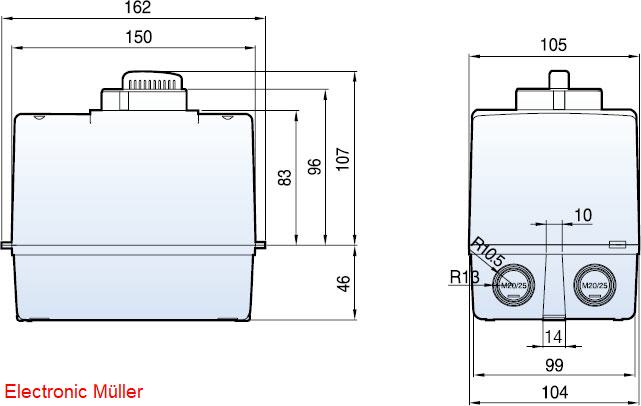

Motorschutzschalter im Kunststoffgehäuse IP65
|
|
| Typ-Nr. | Preis o. Mwst. | Preis m. Mwst. | Einstellbereich Überlastauslöser (A) Min. - Max | Kurzschlußschaltleistung Max. Icu -400V |
| MMS-32H 0.25A-EPH | 44,00 € | 52,36 € | 0,16 0,25A | 100 kA |
| MMS-32H 0.4A-EPH | 44,00 € | 52,36 € | 0,25 0,40A | 100 kA |
| MMS-32H 0.63A -EPH | 44,00 € | 52,36 € | 0,4 0,63A | 100 kA |
| MMS-32H 1.0A-EPH | 44,00 € | 52,36 € | 0,63 1,0A | 100 kA |
| MMS-32H 1.6A-EPH | 44,00 € | 52,36 € | 1 1,6A | 100 kA |
| MMS-32H 2.5A-EPH | 44,00 € | 52,36 € | 1,6 2,5A | 100 kA |
| MMS-32H 4A-EPH | 48,00 € | 57,12 € | 2,5 4,0A | 100 kA |
| MMS-32H 6A-EPH | 48,00 € | 57,12 € | 4 6,0A | 100 kA |
| MMS-32H 8A-EPH | 48,00 € | 57,12 € | 5 8,0A | 100 kA |
| MMS-32H 10A-EPH | 48,00 € | 57,12 € | 6 10A | 100 kA |
| MMS-32H 13A-EPH | 48,00 € | 57,12 € | 9 13A | 100 kA |
| MMS-32H 17A-EPH | 48,00 € | 57,12 € | 11 17A | 50 kA |
| MMS-32H 22A-EPH | 48,00 € | 57,12 € | 14 22A | 50 kA |
| MMS-32H 26A-EPH | 48,00 € | 57,12 € | 18 26A | 50 kA |
| MMS-32H 32A-EPH | 48,00 € | 57,12 € | 22 32A | 50 kA |
Zubehör Motorschutzschalter Serie Meta-MEC
|
|
|
Hilfskontakte
| Typ-Nr. | Preis o. Mwst. | Preis m. Mwst. | Beschreibung |
| FX 2NO | 8,00 € | 9,52 € | Hilfskontakt 2 Schließer, Für Montage auf Gerät |
| FX 1NO 1NC | 8,00 € | 9,52 € | Hilfskontakt 1 Öffner + 1 Schließer, Für mMontage auf Gerät |
| FX 2NC | 8,00 € | 9,52 € | Hilfskontakt 2 Öffner, Für Montage auf Gerät |
| LX 2NO | 11,60 € | 13,80 € | Hilfskontakt 2 Schließer, Für Seitenmontage |
| LX 1NO 1NC | 11,60 € | 13,80 € | Hilfskontakt 1 Schließer + 1 Öffner, Für Seitenmontage |
| LX 2NC | 11,60 € | 13,80 € | Hilfskontakt 2 Öffner, Für Seitenmontage |
| LA 1NO 1NC | 12,00 € | 14,28 € | Hilfsalarmkontakt 1 Schließer + 1 Öffner, Für Seitenmontage |
| LA 2NC | 12,00 € | 14,28 € | Hilfsalarmkontakt 2 Öffner, Für Seitenmontage |
| LAM 2NO | 12,00 € | 14,28 € | Kurzschlußkontakt 2 Schließer, Für Seitenmontage |
| LAM 1NO 1NC | 12,00 € | 14,28 € | Kurzschlußkontakt 1 Schließer + 1 Öffner, Für Seitenmontage |
| LAM 2NC | 12,00 € | 14,28 € | Kurzschlußkontakt 2 Öffner, Für Seitenmontage |
Auschalt- und Minimumspannungsspulen
|
| Typ-Nr. | Preis o. Mwst. | Preis m. Mwst. | Beschreibung |
| RS 24V AC | 18,00 € | 21,42 € | Ausschaltspule 24V AC, Für Seitenmontage |
| RS 110V AC | 18,00 € | 21,42 € | Ausschaltspule 110V AC, Für Seitenmontage |
| RS 230V AC | 18,00 € | 21,42 € | Ausschaltspule 230V AC, Für Seitenmontage |
| RS 400V AC | 18,00 € | 21,42 € | Ausschaltspule 400V AC, Für Seitenmontage |
| RU 24V AC | 18,00 € | 21,42 € | Minimumspanningsspule 24V AC, Für Seitenmontage |
| RU 110V AC | 18,00 € | 21,42 € | Minimumspannungsspule 110V AC, Für Seitenmontage |
| RU 230V AC | 18,00 € | 21,42 € | Minimumspannungsspule 230V AC, Für Seitenmontage |
| RU 400V AC | 18,00 € | 21,42 € | Minimumspannungsspule 400V AC, Für Seitenmontage |
Schaltknauf mit Türkupplungen
|
| Typ-Nr. | Preis o. Mwst. | Preis m. Mwst. | Beschreibung |
| MEH-32 115 | 11,20 € | 13,33 € | Griff + Türkupplung MMS-32H und Achse 115mm lang |
| MEH-63 115 | 11,20 € | 13,33 € | Griff + Türkupplung MMS-63H und Achse 115mm lang |
| MEH-100 115 | 12,00 € | 14,28 € | Griff + Türkupplung MMS-100H und Achse 115mm lang |
| MEH-32 315 | 13,60 € | 16,18 € | Griff + Türkupplung MMS-32H und Achse 315mm lang |
| MEH-63 315 | 13,60 € | 16,18 € | Griff + Türkupplung MMS-63H und Achse 315mm lang |
| MEH-100 315 | 16,00 € | 19,04 € | Griff + Türkupplung MMS-100H und Achse 315mm lang |

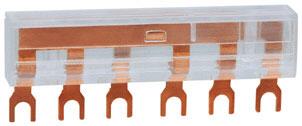

Verbindungsbrücken
|
| Typ-Nr. | Preis o. Mwst. | Preis m. Mwst. | Beschreibung |
| PB-322 | 5,60 € | 6,66 € | Verbindungsschiene 2x MMS-32H |
| PB-323 | 7,20 € | 8,57 € | Verbindungsschiene 3x MMS-32H |
| PB-632 | 5,60 € | 6,66 € | Verbindungsschiene 2x MMS-63H |
| PB-633 | 6,40 € | 7,62 € | Verbindungsschiene 3x MMS-63H |
Weiterverbindungsmodul
|
| Typ-Nr. | Preis o. Mwst. | Preis m. Mwst. | Beschreibung |
| DA-16HA | 4,80 € | 5,71 € | Weiterverbinder MMS-32H + Mini Kontaktor GMC6.. 12M AC |
| DA-16HD | 4,80 € | 5,71 € | Weiterverbinder MMS-32H + Mini Kontaktor GMC6.. 12M DC |
| DA-18HA | 7,20 € | 8,57 € | Weiterverbinder MMS-32H + Schütz < MC9a .. 18a AC |
| DA-18HD | 7,20 € | 8,57 € | Weiterverbinder MMS-32H + Schütz < MC9a .. 18a DC |
| DA-22HA | 7,20 € | 8,57 € | Weiterverbinder MMS-32H + Schütz < MC9b .. 22b AC |
| DA-22HD | 7,20 € | 8,57 € | Weiterverbinder MMS-32H + Schütz < MC9b .. 22b DC |
| DA-32HA | 7,20 € | 8,57 € | Weiterverbinder MMS-32H + Schütz < MC32/40 AC |
| DA-32HD | 7,20 € | 8,57 € | Weiterverbinder MMS-32H + Schütz < MC32/40 DC |
| DA-63A | 8,00 € | 9,52 € | Weiterverbinder MMS-63H + Schütz MC50 - 65 AC |
| DA-63D | 8,00 € | 9,52 € | Weiterverbinder MMS-63H + Schütz MC50 - 65 DC |
| DA-95A | 11,20 € | 13,33 € | Weiterverbinder MMS-95H + Schütz MC75 - 100 AC |
| DA-95D | 11,20 € | 13,33 € | Weiterverbinder MMS-95H + Schütz MC75 - 100 DC |

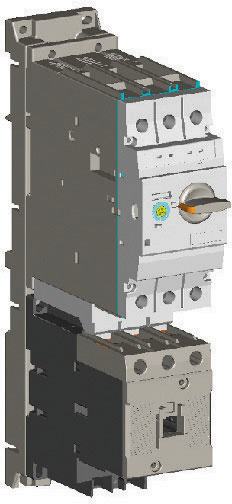

Adapter/ Montageplaten
|
| Typ-Nr. | Preis o. Mwst. | Preis m. Mwst. | Beschreibung |
| MU-45 | 7,20 € | 8,57 € | Adapter MMS-32H + Schütz < MC-32/ GMC |
| MU-55 | 8,00 € | 9,52 € | Adapter MMS-63H + Schütz MC-35 -65 |
| MU-70 | 11,20 € | 13,33 € | Adapter MMS-100H + Schütz MC-65 -95 |
