Mini-Schütze Serie GMC Hersteller LS
Mini-Schütze 3- und 4- Polig Serie GMC
|
Material: Polycarbonat Schutzklasse: IP20 Umgebungstemp.: -10°C bis +50°C Prüfzeichen: CE, UL |
Eigenschaften: 20A-690VAC/220VDC AC1). Genormte Bodenbefestigungslöcher (hxb = 50x35mm). Geeignet für die Montage auf DIN-EN Schienen. Versilberte Kontakte, Kontaktfrei gemäß BG. Standardmäßig mit Schraubanschluss und Federklemmtechnik. |
|
|
|
|
| AC1 | AC3-220/230V | AC3-380/400V | Typ-Nr. | Spulenspannung | Anschluss | Preis o. Mwst. | Preis m. Mwst |
Haupt- kontakte |
Hilfskontakte |

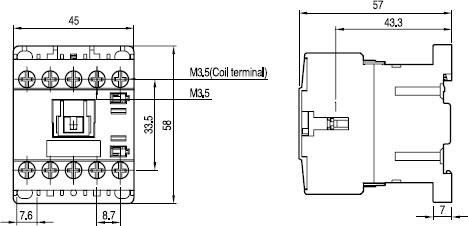

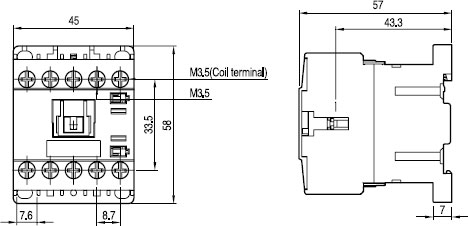

| 20A 690V | 1.5kW / 7A | 2.2kW / 6A | GMC-6M | 24V 50/60Hz | Schraubklemme | 13,20 € | 15,71 € | 3 - polig | 1 Schließer |
| 20A 690V | 1.5kW / 7A | 2.2kW / 6A | GMC-6M | 48V 50/60Hz | Schraubklemme | 13,20 € | 15,71 € | 3 - polig | 1 Schließer |
| 20A 690V | 1.5kW / 7A | 2.2kW / 6A | GMC-6M | 110V 50/60Hz | Schraubklemme | 13,20 € | 15,71 € | 3 - polig | 1 Schließer |
| 20A 690V | 1.5kW / 7A | 2.2kW / 6A | GMC-6M | 230V 50/60Hz | Schraubklemme | 13,20 € | 15,71 € | 3 - polig | 1 Schließer |
| 20A 690V | 1.5kW / 7A | 2.2kW / 6A | GMC-6M | 400V 50/60Hz | Schraubklemme | 13,20 € | 15,71 € | 3 - polig | 1 Schließer |
| 20A 690V | 1.5kW / 7A | 2.2kW / 6A | GMD-6M | 24V DC | Schraubklemme | 15,60 € | 18,56 € | 3 - polig | 1 Schließer |
| 20A 690V | 1.5kW / 7A | 2.2kW / 6A | GMD-6M | 110V DC | Schraubklemme | 15,60 € | 18,56 € | 3 - polig | 1 Schließer |

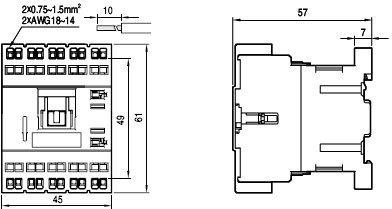

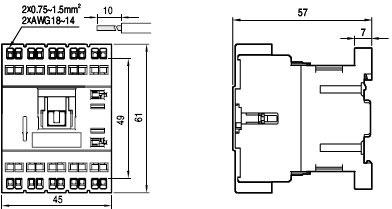

| 20A 690V | 1.5kW / 7A | 2.2kW / 6A | GMC-6MC | 24V 50/60Hz | Federklemme | 13,60 € | 16,18 € | 3 - polig | 1 Schließer |
| 20A 690V | 1.5kW / 7A | 2.2kW / 6A | GMC-6MC | 48V 50/60Hz | Federklemme | 13,60 € | 16,18 € | 3 - polig | 1 Schließer |
| 20A 690V | 1.5kW / 7A | 2.2kW / 6A | GMC-6MC | 110V 50/60Hz | Federklemme | 13,60 € | 16,18 € | 3 - polig | 1 Schließer |
| 20A 690V | 1.5kW / 7A | 2.2kW / 6A | GMC-6MC | 230V 50/60Hz | Federklemme | 13,60 € | 16,18 € | 3 - polig | 1 Schließer |
| 20A 690V | 1.5kW / 7A | 2.2kW / 6A | GMC-6MC | 400V 50/60Hz | Federklemme | 13,60 € | 16,18 € | 3 - polig | 1 Schließer |
| 20A 690V | 3kW / 12A | 5.5kW / 12A | GMC-12M | 24V 50/60Hz | Schraubklemme | 14,40 € | 17,14 € | 3 - polig | 1 Schließer |
| 20A 690V | 3kW / 12A | 5.5kW / 12A | GMC-12M | 48V 50/60Hz | Schraubklemme | 14,40 € | 17,14 € | 3 - polig | 1 Schließer |
| 20A 690V | 3kW / 12A | 5.5kW / 12A | GMC-12M | 110V 50/60Hz | Schraubklemme | 14,40 € | 17,14 € | 3 - polig | 1 Schließer |
| 20A 690V | 3kW / 12A | 5.5kW / 12A | GMC-12M | 230V 50/60Hz | Schraubklemme | 14,40 € | 17,14 € | 3 - polig | 1 Schließer |
| 20A 690V | 3kW / 12A | 5.5kW / 12A | GMC-12M | 400V 50/60Hz | Schraubklemme | 14,40 € | 17,14 € | 3 - polig | 1 Schließer |
| 20A 690V | 3kW / 12A | 5.5kW / 12A | GMD-12M | 24V DC | Schraubklemme | 16,80 € | 19,99 € | 3 - polig | 1 Schließer |
| 20A 690V | 3kW / 12A | 5.5kW / 12A | GMD-12M | 110V DC | Schraubklemme | 16,80 € | 19,99 € | 3 - polig | 1 Schließer |
| 20A 690V | 3kW / 12A | 5.5kW / 12A | GMC-12MC | 24V 50/60Hz | Federklemme | 14,80 € | 17,61 € | 3 - polig | 1 Schließer |
| 20A 690V | 3kW / 12A | 5.5kW / 12A | GMC-12MC | 48V 50/60Hz | Federklemme | 14,80 € | 17,61 € | 3 - polig | 1 Schließer |
| 20A 690V | 3kW / 12A | 5.5kW / 12A | GMC-12MC | 110V 50/60Hz | Federklemme | 14,80 € | 17,61 € | 3 - polig | 1 Schließer |
| 20A 690V | 3kW / 12A | 5.5kW / 12A | GMC-12MC | 230V 50/60Hz | Federklemme | 14,80 € | 17,61 € | 3 - polig | 1 Schließer |
| 20A 690V | 3kW / 12A | 5.5kW / 12A | GMC-12MC | 400V 50/60Hz | Federklemme | 14,80 € | 17,61 € | 3 - polig | 1 Schließer |
| 20A 690V | 3kW / 12A | 5.5kW / 12A | GMC-12M/4 | 24V 50/60Hz | Schraubklemme | 15,20 € | 18,09 € | 4 - polig | - |
| 20A 690V | 3kW / 12A | 5.5kW / 12A | GMC-12M/4 | 230V 50/60Hz | Schraubklemme | 15,20 € | 18,09 € | 4 - polig | - |
| 20A 690V | 3kW / 12A | 5.5kW / 12A | GMC-12M/4 | 400V 50/60Hz | Schraubklemme | 15,20 € | 18,09 € | 4 - polig | - |
| 20A 690V | 3kW / 12A | 5.5kW / 12A | GMD-12M/4 | 24V DC | Schraubklemme | 17,60 € | 20,94 € | 4 - polig | - |
Zubehör für Mini-Schütze Serie GMC
Hilfskontaktblöcke
| zur Montage auf dem Schütz | |
| ANSCHLUSS MIT SCHRAUBKLEMME | ANSCHLUSS MIT FEDERKLEMME |
|
|
| Typ-Nr. | Preis o. Mwst | Preis m. Mwst | Kontaktbelegung | Typ-Nr. | Preis o. Mwst | Preis m. Mwst | Kontaktbelegung | ||
| AU-2M20 | 6,30 € | 7,50 € | 2 Schließer | AU-2MC20 | 8,10 € | 9,64 € | 2 Schließer | ||
| AU-2M02 | 6,30 € | 7,50 € | 2 Öffner | AU-2MC02 | 8,10 € | 9,64 € | 2 Öffner | ||
| AU-2M11 | 6,30 € | 7,50 € |
1 Schließer + 1 Öffner |
AU-2MC11 | 8,10 € | 9,64 € |
1 Schließer + 1 Öffner |
||
| AU-4M40 | 7,20 € | 8,57 € | 4 Schließer | AU-4MC40 | 9,00 € | 10,71 € | 4 Schließer | ||
| AU-4M31 | 7,20 € | 8,57 € |
3 Schließer + 1 Öffner |
AU-4MC31 | 9,00 € | 10,71 € |
3 Schließer + 1 Öffner |
||
| AU-4M22 | 7,20 € | 8,57 € |
2 Schließer + 2 Öffner |
AU-4MC22 | 9,00 € | 10,71 € |
2 Schließer + 2 Öffner |
||
| AU-4M04 | 7,20 € | 8,57 € | 4 Öffner | AU-4MC04 | 9,00 € | 10,71 € | 4 Öffner |
Hilfskontaktblöcke
| zur Montage an der Seite des Schützes | |
| ANSCHLUSS MIT SCHRAUBKLEMME | ANSCHLUSS MIT FEDERKLEMME |
|
|
| Typ-Nr. | Preis o. Mwst | Preis m. Mwst | Kontaktbelegung | Typ-Nr. | Preis o. Mwst | Preis m. Mwst | Kontaktbelegung | ||
| AU-1M10 | 4,50 € | 5,36 | 1 Schließer | AU-1MC10 | 6,30 € | 7,50 € | 1 Schließer | ||
| AU-1M01 | 4,50 € | 5,36 | 1 Öffner | AU-1MC01 | 6,30 € | 7,50 € | 1 Öffner |

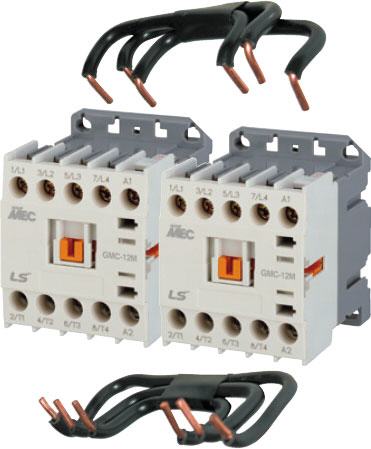

| Mechanische Verriegelung | |
|---|---|
| Set besteht aus Verriegelungsset und 2 Verdrahtungssets |
|
|
|
| Typ-Nr. | Preis o. Mwst | Preis o. Mwst |
| AR-12M | 3,00 € | 3,57 € |
