AC/DC Netzteile geregelt VMG/ADJ 1,5V - 26V
AC/DC Stromversorgungsmodul geregelt VMG/ADJ
VMG Stromversorgungsmodule wandeln die Netzspannung von 230 V in eine linear geregelte Gleichspannung um. Dieses Modul hat eine einstellbarer Ausgangsspannung von 1,5 V bis 26 V.
| VMG/ADJ-3 | |
|
Montage TS 32/TS 35 · AC/DC Stromversorgung · Ausgangsseitig: geschaltete Gleichspannung · Ausgangspannung: einstellbar VMG/ADJ-3 1,5 bis 26 V DC · Eingangsspannung: 230 V AC · Thermischer Überlastungsschutz · Ausgang: kurzschlussfest · Andere Ein- und Ausgangsspannungen auf Anfrage lieferbar |
|

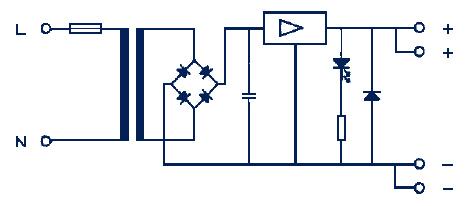

| Schaltbild | |
|
|
|
Typ Best.-Nr. |
VMG/ADJ-3 15049.2 |
| Anschlussart | Schraubanschluss |
| DIN VDE-Bestimmungen |
DIN EN 50178, DIN VDE 0110, Verschmutzungsgrad 2, Überspannungskategorie III, DIN VDE 0551 |
| Anschlussquerschnitt | 0,2-2,5mm²/AWG 22-14 |
| Eingangsdaten | |
| Eingangsspannung | 230 V AC ±10% |
| Nennverbrauch | 135VA |
| Frequenz | 50/60 Hz |
| Sicherung primär | 1,25 A träge |
| Ausgangsdaten | |
| Ausgangsspannung ± 5% | 1,5 bis 26 V DC |
| Max. Ausgangsstrom | 3A |
| Kurzschlussfest | ja |
| Kurzschlussstrom max. | 5,3 A |
