PGSV Gleichstromversorgungen

In Maschinen und Anlagen der elektrischen Steuerungstechnik hat sich weltweit eine Steuerspannung von 24V DC zur Gleichstromversorgung von Gebern, Stellsignalen, Aktoren und elektronischen Baugruppen durchgesetzt. In großem Maße hängt die Funktionsfähigkeit der elektrischen Steuerungen von der Zuverlässigkeit der ausgewählten Stromversorgung ab. Die neuen CONTA-CLIP „Primärgetakteten Schaltnetzteile“ werden diesen hohen Anforderungen gerecht und ergänzen unser Produktsortiment CONTA-ELECTRONICS in dem Bereich der Gleichstromversorgungen.
Befestigung auf Hutschiene TS35 gemäß EN 50022

Merkmale

hoher Wirkungsgrad, geringes Gewicht und kleine Abmessungen durch Primärschaltregler-Technologie
Allround-Einsatz am Netz durch Erfüllung hoher EMV-Anforderungen für den Wohn - und Industriebereich
Safety Extra Low Voltage Ausgang mit ungeerdetem Stromkreis für sichere Trennung
Ausgang reihen- und parallelschaltbar
Ausgang dauerleerlaufsicher und dauerkurzschluß
Over Voltage Protection

Typ Best.-Nr. / VPE	Typ Best.-Nr. / VPE	Typ Best.-Nr. / VPE	Typ Best.-Nr. / VPE	Typ Best.-Nr. / VPE
PSP 230V/24V-1,3A 15193.2/1	PSP 230V/24V-2,5A 15194.2/1	PSP 230V/24V-5A 15195.2/1	PSP 230V/24V-10A 151196.2/1	PSP 400V/24V-10A 15197.2/1

Mechanische Ausführung Befestigung auf Hutschiene TS35 gemäß EN 50022, Selbstkühlung durch natürliche Konvektion bei horizontaler Einbaulage. Berührungssichere Schraubanschlußklemmen nach VBG 4 Schutzart: IP 20 Schutzklasse: vorbereitet für Geräte und Anlagen der Schutzklasse I: Gehäuse gekapselt, für den Einbau im Schaltschrank	Elektrische Ausführung Primärgetaktetes Schaltnetzteil mit elektrischer Sicherheit nach VDE 0805, DIN EN 60950, IEC 950, EN50178, VDE 0160 und UL1950 Störaussendung: EN 50081-1 (Wohnbereich) Störfestigkeit: EN 50082-2 (Industriebereich) Prüfspannung: 4KV Umgebungstemperatur: 0ºC bis +60ºC Lagertemperatur: -25ºC bis +85ºC
Eingangskreis Eingangsspannung 230VAC bzw. 400VAC Eingangsspannungsbereich siehe Tabelle unten Frequenz 50 Hz bis 60 Hz Eingangsstrom siehe Tabelle unten Einschaltstrom siehe Tabelle unten Netzausfallüberbrückung >20ms bei Bemessungsspannung Überspannungsschutz durch Varistor im Primärstromkreis	Ausgangskreis Ausgangsspannung 24V DC, SELV Ausgangsstrom siehe Tabelle unten Welligkeit < 100 mVss Strombegrenzung siehe Kennlinien unten Anschlüsse Schraubklemme

Typ	Ausgangs- strom	Eingangs- spannung

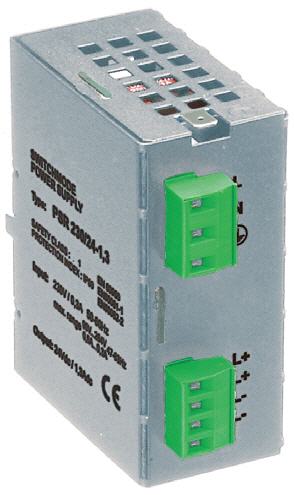

PSP 230V/24V-1,3A (15193.2)	1,3 A	90 – 264 V

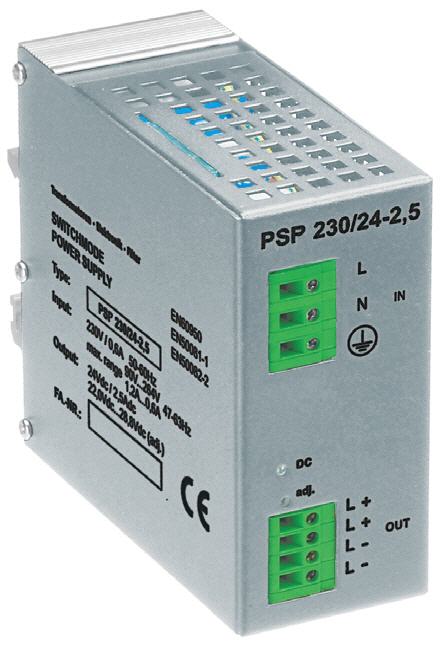

PSP 230V/24V-2,5A (15194.2)	2,5 A	90 – 264 V

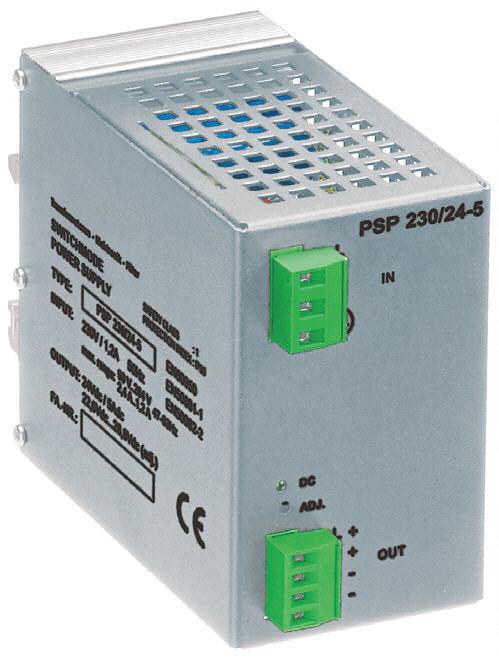

PSP 230V/24V-5A (15195.2)	5,0 A	90 – 264 V
PSP 230V/24V-10A (15196.2)	10,0 A	90 – 130 V / 180 – 264 V
PSP 400V/24V-10A (15197.2)	10,0 A	320 – 440 V
