Hängetaster, Steuerflasche Direktsteuerung DC30-
Hängetaster zur Direktsteuerung (max. 3 kW)
Die Giovenzana, Bernstein Hängetaster sind zur Direktsteuerung (max. 3 kW) geeignet. Bei der Serie DC30, DC30.D2, DC30.RG und DC30GE sind die Pfeiltasten mechanisch gegeneinander verriegelt. Die Hängetaster sind für 1 und 2 Geschwindigkeiten. Sie werden als Bediengeräte für Industrieanlagen und Hebezeugen verwendet. Die Hängetaster sind in robuster Industriequalität.
GENERELLE EIGENSCHAFTEN
- Doppelt isoliertes ABS Gehäuse
- IP65 Schutzklasse nach IEC/EN 60529
- Temperaturbereich: Betrieb -25° +70° °C
- Schleichende Doppelkontakte oder Sprungdoppelkontakte
- Kabelverschraubung M25
- Bemessungsisolationsspannung Ui 500V
- Bemessungsdauerstrom 25A
- Belastbarkeit: 3-Phasen - 2-polig 230V AC kW 2.2; 400V AC kW 2.2
- Belastbarkeit: 3-Phasen - 3-polig 230V AC kW 3; 400V AC kW 3
DC30, DC30.RG, DC30GE
DC30, DC30.RG, DC30GE Direktansteuerung für Motoren mit 1 Geschwindigkeit
DC30
| DC30 |
Nothaltschalter ø 30 drehentriegelt nach EN418 mit 3 NC |
Schalterbelegung: Kontaktblock |
|
|---|---|---|---|
|
|
|
|

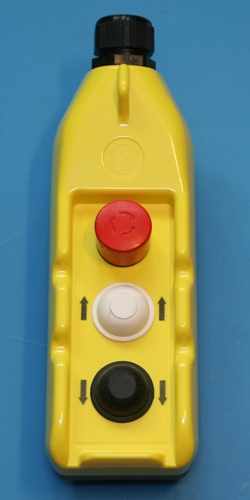

DC30.RG
| DC30 .RG |
Nothaltschalter ø 30 drehentriegelt nach EN418 mit 3 NC |
Schalterbelegung: Kontaktblock |
|
|---|---|---|---|
|
|
|
|
DC30.GE
| DC30 .GE |
Nothaltschalter ø 30 drehentriegelt nach EN418 mit 1 NC+1NO |
Schalterbelegung: Kontaktblock |
|
|---|---|---|---|
|
|
|
|
DC30.D2
DC30.D2 Direktansteuerung für Motoren mit 2 Geschwindigkeiten
DC30.D2
| DC30.D2 |
Nothaltschalter ø 30 drehentriegelt nach EN418 mit 3 NC |
Schalterbelegung: Kontaktblock |
|
|---|---|---|---|
|
|
|
|
Preise DC30..
| Type: | Preis ohne Mwst: | Preis mit Mwst: | |
|---|---|---|---|
| DC30 | 82,60 Euro | 98,30 Euro | |
| DC30.RG | 82,60 Euro | 98,30 Euro | |
| DC30.GE | 82,60 Euro | 98,30 Euro | |
| DC30D2 | 82,60 Euro | 98,30 Euro |
Kontaktblock 30205085, 30205086, 30205087, DC30
|
30205085 Kontaktblock für DC30, DC30.GE |
30205086 Kontaktblock für DC30.D2 |
30205087 Kontaktblock für DC30.RG |
|---|---|---|
|
|
|
| 3NO+1NC |
4NO (2NO+2NC progressive) |
4NO |
|
Preis ohne Mwst: 55,50 Euro Preis mit Mwst: 66,05 Euro |
Preis ohne Mwst: 55,50 Euro Preis mit Mwst: 66,05 Euro |
Preis ohne Mwst: 55,50 Euro Preis mit Mwst: 66,05 Euro |
Schutz Gummi 11901044, 11901046
| Schutz Gummi für DC30 | |
|---|---|
| weiß 11901046 | schwarz 11901044 |
|
|
|
Preis ohne Mwst: 1,60 Euro Preis mit Mwst: 1,90 Euro |
VERDRAHTUNGSPLÄNE - STROMKREISE
|
Für Motoren mit einer Geschwindigkeit, 2 Drehrichtungen 30205085 (3NO+1NC) Kontaktblock |
Für Motoren mit zwei Geschwindigkeiten, 2 Drehrichtungen 30205086 Kontaktblock |
|
|
|
Für Motoren mit einer Geschwindigkeit, 2 Drehrichtungen 30205087 (4NO) Kontaktblock |
|
|
|

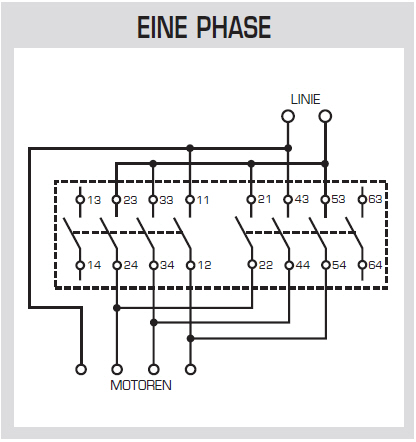

| ZUSÄTZLICHER VERDRAHTUNGSPLAN | |
|
|
