Katko DC Schalter für SOLAR PANELS

Katko

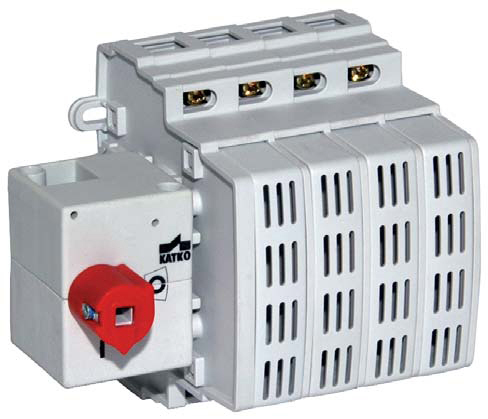

VKE 420/VKE 432
Compact size saves space
DIN rail or base mounted as standard
20-32A
Connecting rivets with 350 µm silver alloy ensure a long life expectancy and safe operation in demanding conditions
Handle LK10 and shaft L=180 mm included, suitable for 250 mm deep panel boards
Available in aluminium enclosure A3 (VKEA 420/VKEA 432) and in polycarbonate enclosure U4 (VKEM 420/VKEM 432)
IP66
Door interlocked in both “ON” and “padlocked OFF” position
Wide operating temperature range
Good resistance against many chemicals
Good UV resistance
Aluminium excellent for hard weather conditions
Padlockable

dc-switch-for-solar-panels.pdf [229 KB]

Technische Daten

VKE/VKEA/VKEM	20 A	32 A
Rated insulation voltage, Ui (V)	1000	1000
Rated impulse withstand voltage, Uimp (kV)	8	8
Rated thermal current, Ith (A)	20	32
Rated operational voltage, Ue (V)	800/1000	800/1000
Rated operational current, Ie (A)
DC-20 1000V	20	32
DC-21 800V	20	32
DC-22 800V	20	32
Rated fused short circuit current
R.M.S. value Ik (kA)	50	50
Terminals / Bolt size, Cu (mm2)	2,5-35	2,5-35
Max terminal torque, (Nm)	2,2	2,2

Products


PRODUCT CODE	ENCLOSURE	EAN CODE
VKE 420		6419410219805
VKE432		6419410219812
VKEA 420	Aluminium A3	6419410329405
VKEA 432	Aluminium A3	6419410329412
VKEM 420	Plastic U4	6419410329429
VKEM 432	Plastic U4	6419410329436

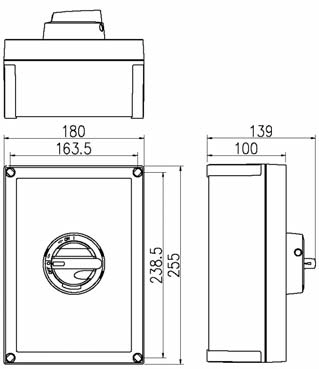

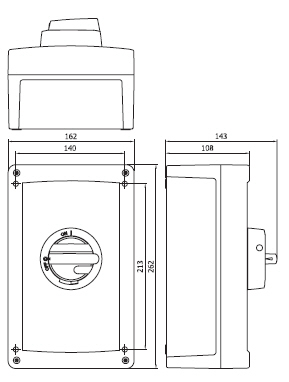

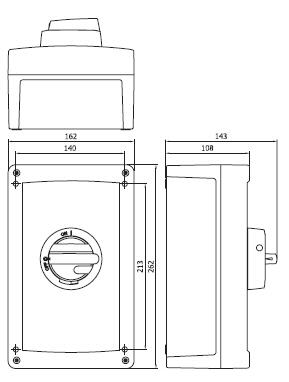

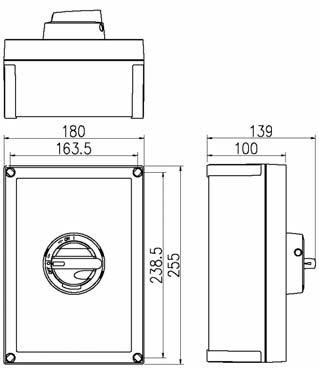

DIMENSIONS

VKE 420/ VKE 432	A3	U4

LK 10
